RST 유압식 탈수기란?HPS-유압식 탈수기는 유압유니트, 압착용 프레스 및 필터 엘레멘트 등으로 구성된 준 연속식 탈수 장치로 각종 슬러지(생 슬러지 및 소화 슬러지)나 고형물을 탈수 하는데 사용되며, 기계식 탈수 효율을 극대화한 장치이다.Characteristic - 특징 -
- 슬러지의 감량
- 탈수기의 처리 능력 향상
- 강력한 살균 효과
- 탁월한 탈취 능력
-
RST 유압식 탈수기의 작동원리
- 드럼내부에 슬러지를 펌프를 이용하여 채운다.
- 피스톤으로 압착하여 탈수하며 여과액은 여과액 탱크로 배출함.
- 피스톤이 이완되면서 탈수된 케이크가 필터엘레멘트에서 분리되며 드럼을
- 저속회전시켜 케이크와 새로 충진되는 슬러지의 균질화가 이루어진다.
- 프레스 내부의 재 충진 과정에서 케이크는 필터성능을 도와주는 보조 작용을 한다.
- 충진->압착->이완->충진 과정을 10회 이상 반복한 후 고형물 농도가 요구 조건에 도달 하면 케이크를 배출 한다.

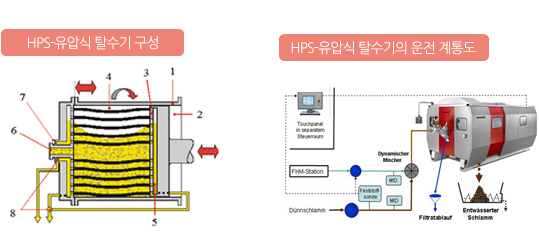

프레스 드럼
프레스 피스톤
압축판
필터 엘레멘트
여핵 수거판
슬러지 투입구
슬라이드
여과액 배출구
RST 모델 별 기본 사양
| 구분 | HPS - 3007 | HPS - 6007 | HPS - 7507 | HPS - 12007 |
|---|---|---|---|---|
| 프레스 부피 (L) | 3,300 | 6,000 | 7,500 | 12,000 |
| 고형물 처리능력 (kg/hr) | 130 ~ 200 | 300 ~ 400 | 380 ~ 500 | 510 ~ 800 |
| 뱃지 처리시간 (min) | 70 ~ 120 | 70 ~ 120 | 70 ~ 120 | 70 ~ 120 |
| 규격 (LxWxH-m) | 5.6 x 2.9 x 2.5 | 7.3 x 3.2 x 2.8 | 8.2 x 3.2 x 2.8 | 9.0 x 3.4 x 3.0 |
| 필터수량(EA) / 면적(㎡) | 68/20 | 120/40 | 120/50 | 170/80 |
| 설치 동력 (Kw) | 18 | 28 | 28 | 37 |
| 소모 동력 (Kw) | 9 | 15 | 16 | 25 |
