/ 사업소개 / 비점오염저감시설비점오염저감시설

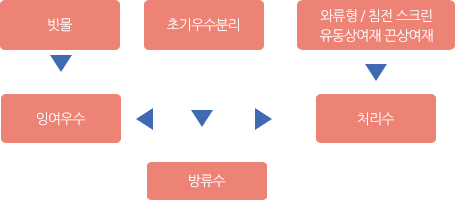

- 분류식 초기우수 처리시설

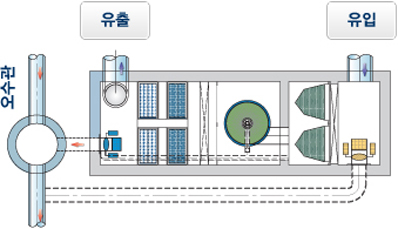

- 합류식 월류수 처리시설
- 도로,교량, 초기우수처리시설
- 하천수질정화시설
- 자연유하 or 강제배제가 가능 한 곳
- 현장여건에 적합하게 배열 가능
- 수처리 효율에 따라 타시설과 조합가능
| 구분 | 용량(CMD) | 가로(A)(m) | 세로(B)(m) | 높이(h1)(m) | 높이(h2)(m) |
|---|---|---|---|---|---|
| A | 3,000 | 3.0 | 1.2 | 1.5 | 1.2 |
| B | 5,000 | 3.5 | 1.5 | 1.5 | 1.2 |
| C | 10,000 | 4.5 | 1.8 | 1.5 | 1.2 |
| D | 15,000 | 5.0 | 2.0 | 1.8 | 1.5 |
| E | 20,000 | 6.0 | 2.5 | 1.8 | 1.5 |
| F | 30,000 | 6.5 | 3.0 | 1.8 | 1.5 |
| G | 50,000 | 7.5 | 3.3 | 2.0 | 2.0 |
| H | 60,000 | 8.0 | 3.5 | 2.0 | 2.0 |
| I | 100,000 | 10.0 | 4.0 | 2.5 | 2.5 |
- 자연유하 or 강제배제가 가능 한 곳

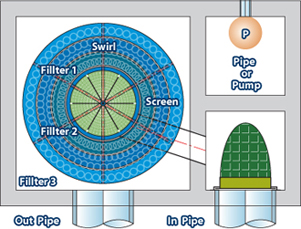

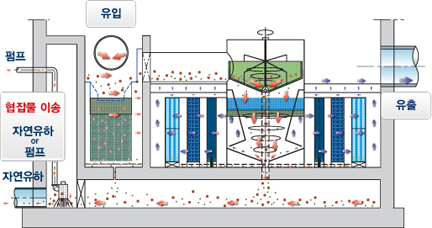

- 지역연건상 설치에 제약을 받을 때 방사형 설치
- 소규모 시설로 처리효율 우수
| 구분 | 용량(CMD) | 가로(A)(m) | 세로(B)(m) | 높이(h1)(m) | 높이(h2)(m) |
|---|---|---|---|---|---|
| A | 3,000 | 1.60 | 1.10 | 1.5 | 2.0 |
| B | 5,000 | 1.70 | 1.20 | 1.5 | 2.0 |
| C | 10,000 | 1.80 | 1.25 | 1.5 | 2.0 |
| D | 15,000 | 2.0 | 1.40 | 1.8 | 2.0 |
| E | 20,000 | 3.00 | 2.30 | 1.8 | 2.5 |
| F | 30,000 | 4.00 | 3.00 | 2.0 | 2.5 |
| G | 50,000 | 4.50 | 3.50 | 2.0 | 5.5 |
| H | 60,000 | 6.00 | 4.50 | 2.0 | 2.5 |
| I | 100,000 | 6.50 | 5.00 | 2.5 | 3.0 |
- 유입
- 조대 협잡물 포집망
- 스윌 클리너(상부) 2mm /5mm
타공스크린 무동력회전브러쉬 / 볼텍스 고액분리
- 오일제거용 베 플
- 유동상클리너
1차 여재 - 유동상클리너
2차 여재 - 유출

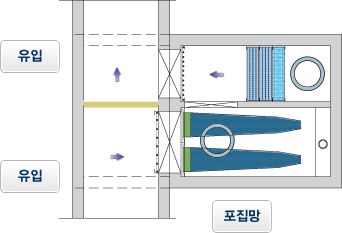

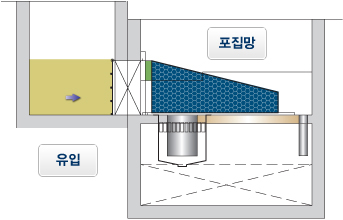

- 관로 특성장 하부조 오염물 배제가
불가하여 하무조에 물고임 발생시 - 공사비가 저렴하고 유지관리가 편리하다.
| 구분 | 용량(CMD) | 웨어(H)(mm) | 협잡물포집망 (n - BxHxLx) |
시설규격 | |||
|---|---|---|---|---|---|---|---|
| 가로(A) | 세로(B) | 높이(h1) | 높이(h2) | ||||
| 1 | 1,283 | 200 | 1 - 0.6 x 0.6 x 0.8 | 1.4 | 1.2 | 1.5 | 2.0 |
| 2 | 2,280 | 200 | 1 - 0.6 x 0.6 x 1.0 | 1.5 | 1.5 | 1.5 | 2.0 |
| 3 | 3,563 | 200 | 1 - 0.6 x 0.6 x 1.3 | 1.7 | 1.8 | 1.5 | 2.0 |
| 4 | 5,130 | 200 | 1 - 0.6 x 0.6 x 1.5 | 1.9 | 2.0 | 1.5 | 2.0 |
| 5 | 9,120 | 250 | 1 - 0.6 x 0.6 x 1.8 | 2.2 | 2.5 | 1.8 | 2.0 |
| 6 | 11,543 | 220 | 1 - 0.6 x 0.6 x 2.0 | 2.4 | 2.7 | 1.8 | 2.0 |
| 7 | 14,250 | 300 | 1 - 0.6 x 0.6 x 2.0 | 2.6 | 3.0 | 1.8 | 2.0 |
| 8 | 20,520 | 350 | 1 - 0.6 x 0.7 x 2.0 | 3.0 | 3.6 | 2.0 | 2.5 |
| 9 | 27,931 | 500 | 1 - 0.6 x 0.8 x 2.5 | 3.5 | 4.0 | 2.0 | 2.5 |
| 10 | 36,481 | 500 | 1 - 0.6 x 0.9 x 2.5 | 3.8 | 4.5 | 2.0 | 2.5 |
| 11 | 46,171 | 600 | 1 - 0.6 x 1.0 x 3.5 | 4.2 | 5.0 | 2.0 | 3.0 |
| 12 | 57,001 | 600 | 1 - 0.6 x 1.0 x 3.8 | 4.5 | 5.5 | 2.0 | 3.0 |
| 구분 | 용량(CMD) | 스크린(mm) | 유/출입관 (mm) |
가로(A) | 세로(B)(m) | 높이(h1) | 높이(h2) | 비고 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최소 | 최대 | 평균 | D | H | 자연유하 | 펌프배제 | ||||||
| A | - | 2,638 | 1,000 | 300 | 150 | 200 | 3.0 | 1.0 | 1.5 | 1.5 | 1.0 | 자연유하 or 강제배제가 가능한 곳 현장여건에 적합하게 수처리 효율에 따라 타시설과 조합 가능 |
| B | 1,877 | 4,617 | 3,000 | 450 | 150 | 250 | 4.0 | 1.2 | 2.0 | 1.5 | 1.2 | |
| C | 2,814 | 7,036 | 5,000 | 600 | 150 | 300 | 4.5 | 1.5 | 2.5 | 1.5 | 1.2 | |
| D | 5,003 | 12,508 | 10,000 | 800 | 200 | 400 | 5.5 | 1.8 | 2.8 | 1.5 | 1.2 | |
| E | 7,817 | 19,543 | 15,000 | 1,000 | 250 | 500 | 6.0 | 2.0 | 3.0 | 1.8 | 1.5 | |
| F | 11,257 | 28,142 | 20,000 | 1,200 | 300 | 600 | 7.0 | 2.5 | 3.5 | 1.8 | 1.5 | |
| G | 18,175 | 45,438 | 30,000 | 1,500 | 400 | 800 | 8.5 | 3.0 | 4.0 | 1.8 | 1.5 | |
| H | 25,328 | 63,320 | 50,000 | 1,800 | 450 | 900 | 9.0 | 3.3 | 4.3 | 2.0 | 2.0 | |
| I | 31,269 | 78,173 | 60,000 | 2000 | 500 | 1,000 | 9.5 | 3.5 | 4.5 | 2.0 | 2.0 | |
| J | 47,881 | 119,702 | 100,000 | 2,500 | 600 | 1,200 | 12.0 | 4.0 | 5.5 | 2.0 | 2.0 | |
| K | 72,701 | 181,752 | 150,000 | 3,000 | 800 | 1500 | 13.5 | 4.0 | 6.0 | 3.0 | 0.5 | |
-

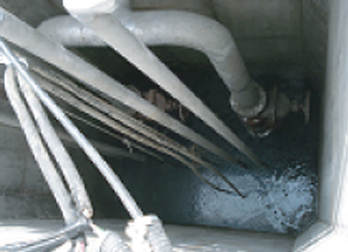

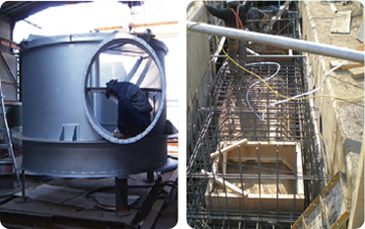

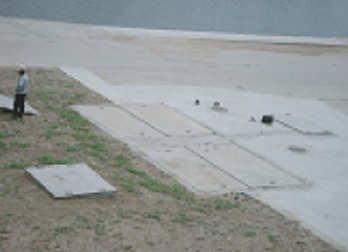

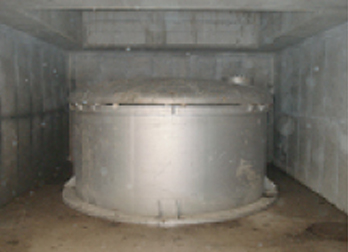

현장사진
-
현장사진
-
현장사진

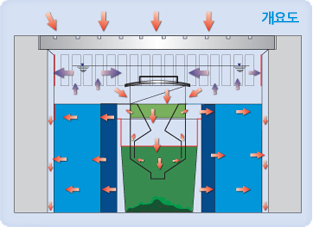

- 기존 및 신설우수받이 설치가능
- 소규모시설로 수처리효율이 높다
- 유지관리가 편리하고 시설비가 저렴하다
- 소규모 시설로수처리 효율이 높고 유지관리가 편리하다
- 도로현장여건에 적합하게 배열이 가능하다
- 수처리 효율에 따라 타시설과 조합 가능

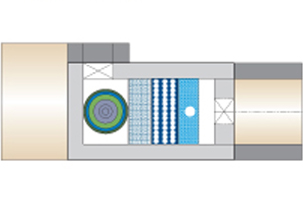

- 기존 성토부 다이크에소규모 보수로 설치 가능
- 수처리 효율에 따라 타시설과 조합 가능
- 도로 여건에 적합하게 규격변경이 가능하다

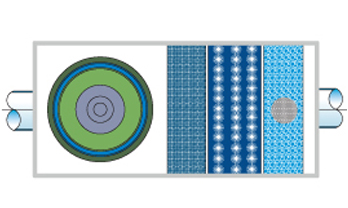

- 교량의 하부에설치가 편리하다
- STS or 철재 제품으로유지관리가 편리하다
- 소규모 시설로 수처리 효율이 높다

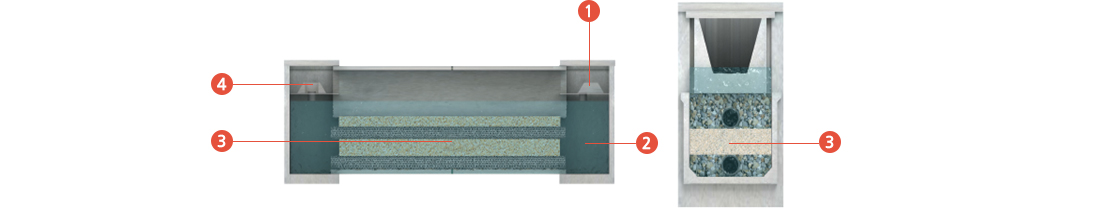

유입
전처리시설
여과
유출
| 구분 | 불투수 면적 | 초기 우수량 | 구조물 규격 | 체류시간 | 여과선속도 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 가로 | 세로 | 유효높이 | |||||||
| m² | ha | ㎥/hr | ㎥/day | W | L | H' | (분) | (m/hr) | |
| RST-S-road(V,U-type)침투, 측구용 | 8,000 | 0.8000 | 40.0 | 960 | U - 1.2 x 1.2 - 1.0 x 1.0, L = 4.0m | 5.04 | 10.00 | ||
| 9,500 | 0.9500 | 47.5 | 1,140 | U - 1.2 x 1.2 - 1.0 x 1.0, L = 6.0m | 5.00 | 7.91 | |||
-

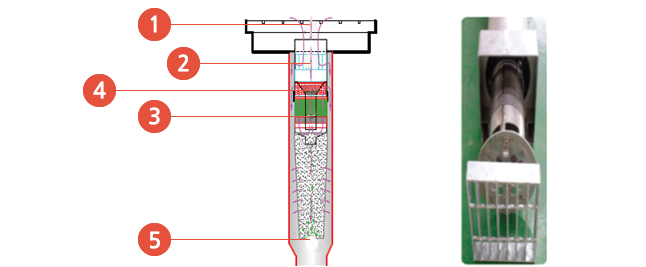

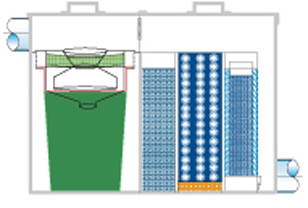

구성도Characteristic - 특징 -
-교량 홈통 삽입형으로 시설이 간단하고 설치가 용이
-청소가 용이하고 유지 관리 편리
-하부조 물고임 방지로 수질부패 및 악취 발생 차단
-2중 구조로 강우유입시 포집조의 오염물 재부상으로 인한 유출 방지
- 유입
- 볼텍스스크린
- 유동상여재
- 다공성여재
유출

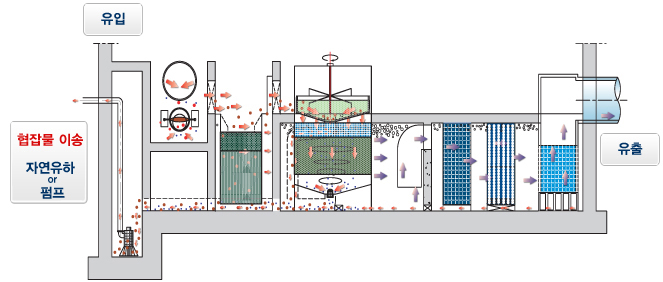

- 유입
- 조대 협잡물 포집망
- 스윌 클리너(상부)2mm/5mm
타공스크린 무동력회전브러쉬/볼텍스 고액분리 - 오일제거용 베 플
- 1차 수평식
다층 침전지 - 유동상 담채
(미생물 및 1차 스크린) - 고정상 담채
(미생물 및 2차 스크린) - 2차 수평식
다층 침전지 - 유출
-

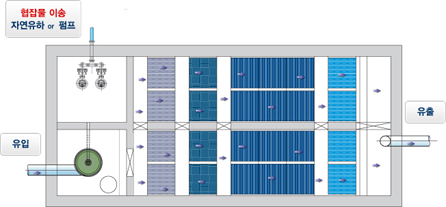

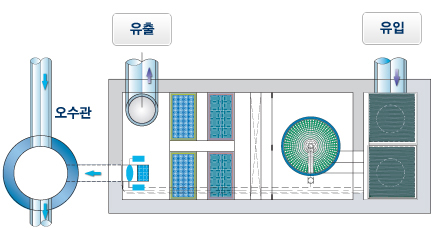

평면도
-

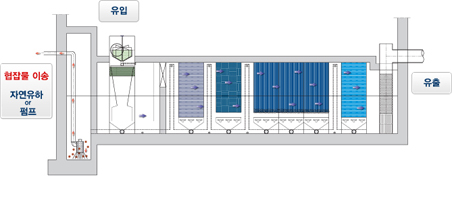

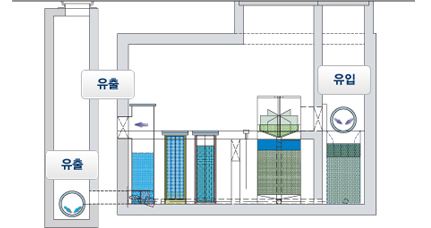

단면도
- 자연유하 or 강제배제가 가능 한 곳
- 현장여건에 적합하게 배열이 가능하다
- 수처리 효율에 따라 타 시설과 조합 가능
- 오염물 처리효율 및 용량대비
및 시설비가 저렴하다
-
수질정화 -
수질정화 -
수질정화
비점오염원이라 함은 도시, 도로, 농지, 산지, 공사장 등으로서 불특정장소에서 불특정하게 수질오염물질을 배출하는 배출원을 말한다.
-

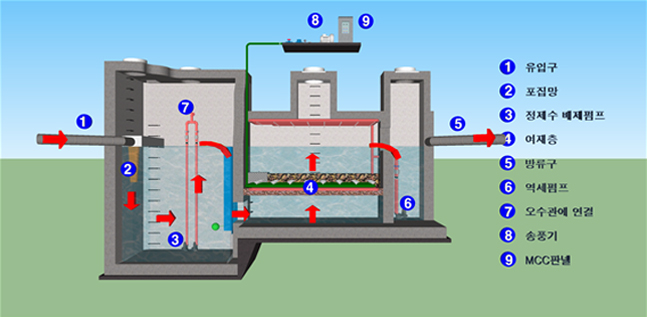

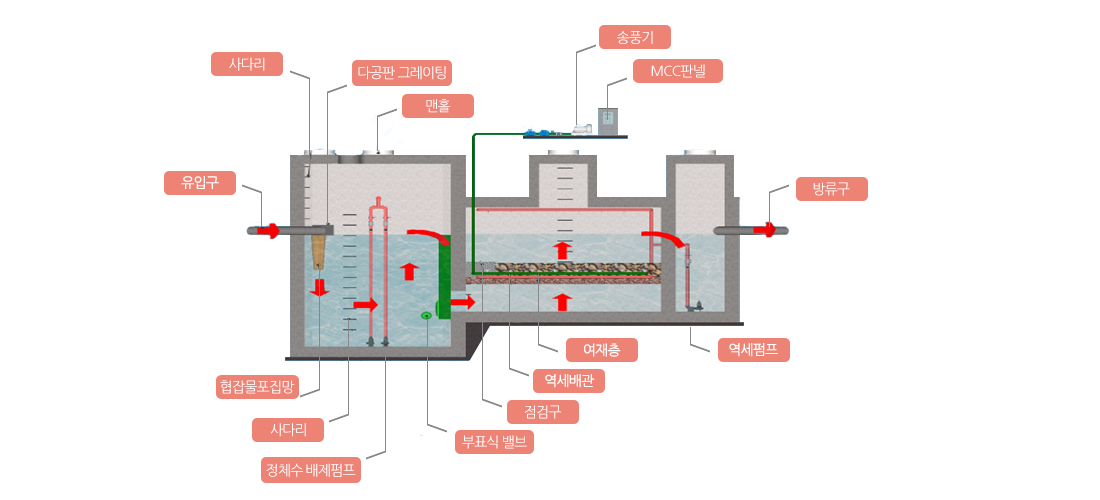

구성도RST장치(여과)형 시설초기우수에 포함된 비점오염물질을 콘크리트 구조물내에 스크린시설과침전조 다공성 여재가 충진된 여과조와 역세수조를 설치하여 효율적으로 TSS 80% 이상 제거하는 비점오염저감 시설Characteristic - 특징 -
- 상향류식 여과방식으로 여과층을 통과하면서 오염물질 정화.
- 특화된 다공성 여재 사용으로 수질정화 및 역세척 성능을 극대화
- 정체수 배제기능과 자동 역세척 기능을 도입하여 운영, 관리하는 자동화 시스템
- 효율적인 역세척을 위하여 공기세척 + 수세척을 같이하여 유지관리를 최적화
| 구분 | TSS | BOD | T-N | T-P |
|---|---|---|---|---|
| 제거율(%) | 80% 이상 | 50% 이상 | 46% 이상 | 54% 이상 |
| 모델명 | 용량(㎥/Hr) | 처리시설규격 | 유입관/유출관 | 비고 | ||
|---|---|---|---|---|---|---|
| 폭(W) | 길이(L) | 높이(H) | ||||
| SW3-1A | 30.0 | 1.50 | 4.00 | 3.00 | D150 | - |
| SW3-1A | 50.0 | 2.00 | 4.50 | 3.00 | D150 | - |
| SW3-1A | 80.0 | 2.00 | 4.70 | 3.00 | D200 | - |
| SW3-1A | 100.0 | 2.00 | 5.70 | 3.00 | D200 | - |
| SW3-1A | 130.0 | 2.00 | 7.00 | 3.00 | D250 | - |
| SW3-1A | 150.0 | 2.00 | 7.00 | 3.00 | D250 | - |
| SW3-1A | 180.0 | 2.00 | 8.40 | 3.00 | D250 | - |
| SW3-1A | 200.0 | 2.00 | 8.90 | 3.00 | D300 | - |
| SW3-1A | 250.0 | 2.50 | 8.90 | 3.00 | D300 | - |
| SW3-1A | 300.0 | 2.50 | 10.20 | 3.00 | D350 | - |
| SW3-1A | 350.0 | 2.50 | 11.70 | 3.00 | D350 | - |
| SW3-1A | 400.0 | 2.50 | 13.20 | 300 | D400 | - |
| SW3-1A | 500.0 | 3.00 | 13.50 | 3.00 | D450 | - |
| SW3-1A | 600.0 | 3.00 | 15.70 | 3.00 | D500 | - |
| SW3-1A | 800 | 3.50 | 18.10 | 3.00 | D550 | - |
| SW3-1A | 1000 | 4.00 | 19.60 | 3.00 | D600 | - |
-

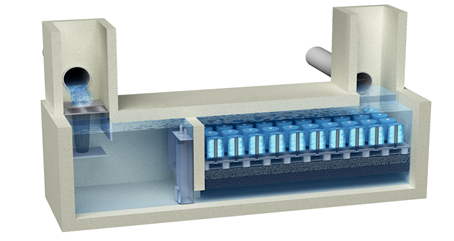

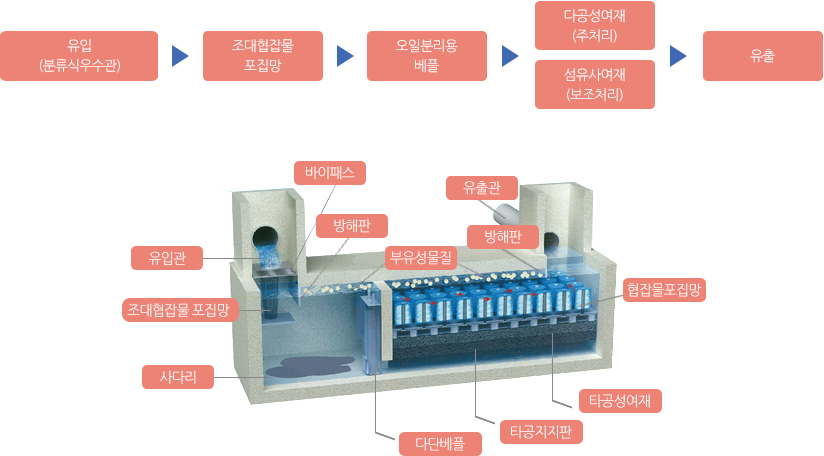

스월클리너(Swirl Cleaner) SW - 3 - 1 수처리공정 개요
-
스월클리너(Swirl Cleaner) SW - 3 - 1 기술 특징 및 구조
- 배수구역내에 도로 및 이용토지에서 발생하는 비점오염원을 처리하기 위해 우수관거 종점부에 여과형시설을 설치할 계획임
- 비점오염원을 내포한 초기우수량을 산정하기 위해서는 해당지역의 강우량을 누적유출고로 환산하여 최소 5mm 이상의 강우량을 처리할 수 있는 용량과 구조로 설치계획 수립하
시설개요
- 중력에 의한 처리기작으로 비점오염저감시설 전단면적을 활용하여 시설물 규모 축소 및 지하매설물과의 간섭을 최소화하여 토지이용 효율을 증대하였으며, 중력침전, 지하침투, 베플, 필터를 이용하여 오염물을 2단계에 거쳐 처리하는 시스템
- 1차 : 중력침전 및 부상 통하여 각종 토사등 침전성 물질을 침전 시키고 침전조의 베플에 의하여 부유물질 분리 하여 포집함으로써 후단부 여재의 세척주기 및 유지관리 빈도수를 감소시켜 경제성 향상
- 2차 : 단계별 고효율 필터를 이용하여 강우 시 유출되는 오염물을 포집하여 상향류에 의한 중력침강 및 여과(Filteration), 흡착(adsorption) 등의 분리기작을 이용하여 제거
| 구분 | 1차 처리시설비 | 2차 여과설비 |
|---|---|---|
| 구성 |
- 다단베플 - 중력침전 - 조대협잡물 포집 스크린 |
- 다공성 여재 - 안정적인 오염물 포집을 위한 저장조 |
| 처리효과 |
- 5㎜ 이상 조대고형물 95% 포집 - 토사등 침전성 물질 침전조내 침전 - 부유 및 침전물질(SS) 유출 차단 - 베플에 의한 Oil & Grease 의 효율적인 제거 |
- TSS 80% 이상 제거 - BOD 60% 이상 제거 - 기타 비점 오염물 제거(Fe, Cu, Zn 제거) |
| 처리방식 |
- 중력침강 - 베플에 의한 부유성물질 분리 |
- 침전 - 여과 - 흡착 |

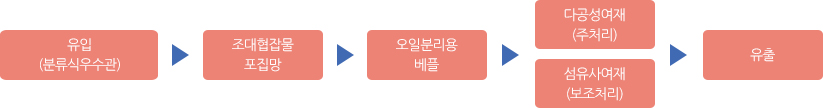

- 오염물이 포함된 유입수가 5mm이하 협잡물 포집망으로 유입되면서 조대협잡물 및 쓰레기 등을 차단하며 침전성 물질들은 구조물 하부로 가라앉고 부유성 오염물질은 베플에 의해 시설내 상부에 포집
- 침전조는 침전성 토사 등의 오염물을 포집하고 내부 곡관형 베플에 의하여 후단부의 2차 여과시설로의 부유성 물질 및 침전성 물질 유출을 최소화하여 수처리 효율을 증대시키는 초기우수가 처리되는 시스템
- 유입부 베플에 의하여 하부 포집된 부유성 물질을 초기우수 유입시 수위 상승에 의하 유출을 차단
- 유지관리 미비로 협잡물 포집망 폐색 시 상부 그레이팅으로 유입될 수 있는 1차 바이패스 시설 설치로 오염물의 안정적 처리
- 부유 및 침전물질(SS), 유류물질(Oil&Grease) 등을 시설 내 효율적으로 포집
- 대규모 유량까지 처리범위가 크며 유량변동에 대한 안정적인 처리 가능
- 소요부지가 매우 적고, 지하에 매설되므로 시각적으로 깨끗함
- 현장 여건에 적합하게 시설의 변화가 가능하며 소규모에서 대규모 용량까지 시설이 규격화되어 있음
- 내부구조가 간단하고 유지관리가 용이함
- 분리기작 : 중력침강 및 Filter 를 이용한 상향류식 여과처리(중력침강 + 흡착 + 여과)
- 다공성 여재에 의한 입자성 부유물질 침전 및 흡착 유도하여 오염물 부착, 여과, 흡착기작에 의한 제거
- 처리개념 : 유입수가 분리조로 유입된 후 조대협잡물은 포집망에서 차단하고 침전조에서 베플 및 중력침강에 의하여 토사 등 비중이 큰 물질은 중력침강에 의해 베플에 의하여 부유성 물질(유류물질: Oil&Grease)의 후단부 유출을 차단후 후단부 필터에 의하여 미세 오염물 제거
- SS 80% 이상
- 기타 비점 오염물 제거(Fe, Cu, Zn 제거)
-
다공성 여재
-
- 투수계수 : V1=0.015∼0.02m/s
- 쇄석 또는 강자갈, 직경 : 3∼8 mm
- 두께: 30 ㎝ kv = 0.02 m/s
-
섬유사 필터 형상
-
- 투수계수 : V2 = 0.015∼0.02m/s
- 재질: PP(부지포), 공극율 : 60∼80%
- 공극크기: 20∼30 ㎛ kv = 0.015 m/s
-
협잡물 포집망
-
- 재질 : PVC코팅+PP
-
다단베플
-
- 재질 : STS, PEs

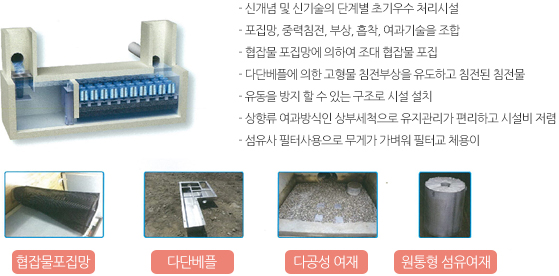

- 신개념 및 신기술의단계별 초기 우수 (Non Point Source) 처리 시설
- 스윌(Swirl), 스크린(Screen), 볼텍스(Vortex), 스크린(Screen), 카트리지 필터(Cartridge Fillter)가 조합된 기술
- 수력에 의한 고액분리 및 무동력 회전 부러쉬 활용으로 스크린 폐색 방지
- 유지관리가 편리하고 소규모 시설로 수(水)처리 효율이 우수하다.
- 기존 시설과 결합하여 다양한 수(水)처리 기술개발 가능
오염물 처리용량 및 효율 대비 시설비 저렴
